貼片電感機器視覺檢測設備檢測電感外觀方案！
作者 : 安徽思普泰克發布時間 : 2020-02-25 瀏覽 : 142 次
注明：貼片電感機器視覺檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
最大尺寸長14mm*寬14mm*高6mm的產品的外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 殘缺、裂紋 | 正光檢測 | 可檢 |
| 2 | 劃痕、劃傷 | 正光檢測 | 可檢 |
| 3 | 端子不良 | 正光檢測 | 可檢 |
| 4 | 臟污、異物 | 正光檢測 | 可檢 |
| 5 | 露銅 | 正光檢測 | 可檢 |
注明：貼片電感機器視覺檢測設備，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
二、設備組成及主要機構
設備型號：SP-T300標準檢測設備 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 6套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 6套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 6套 |
| 7 | 光源 | 定制光學自適應光源 | 6套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |

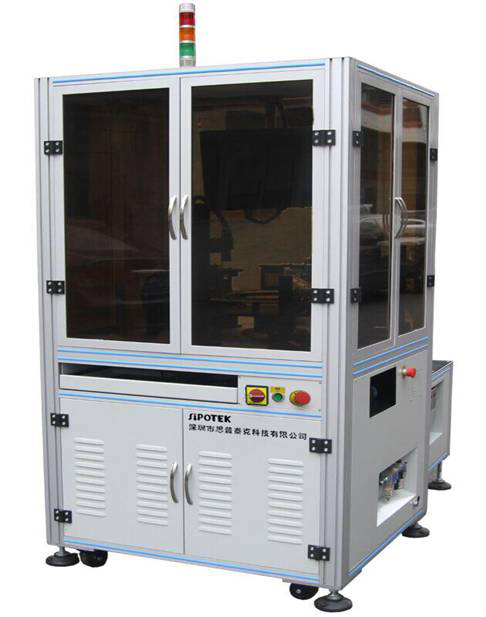

設備外觀3D立體圖
樣件測試圖片:

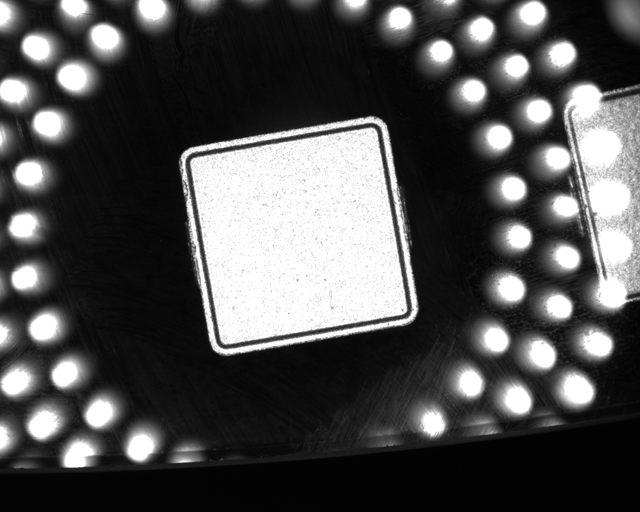

底部正光檢測原圖：
樣件測試圖片:
底部正光檢測原圖：

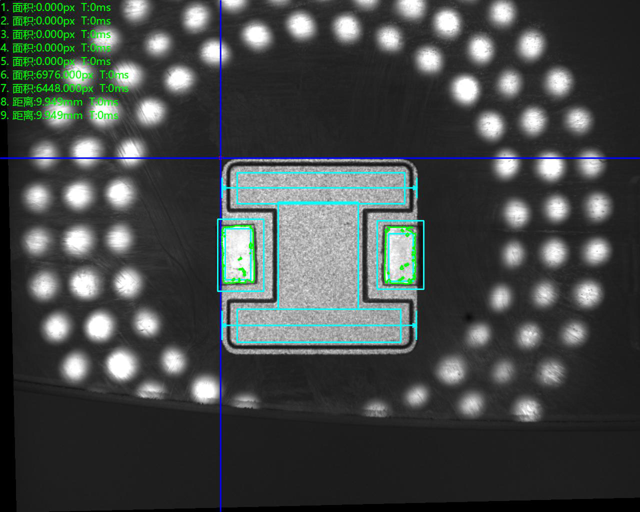

底部正光檢測良品分析圖：OK

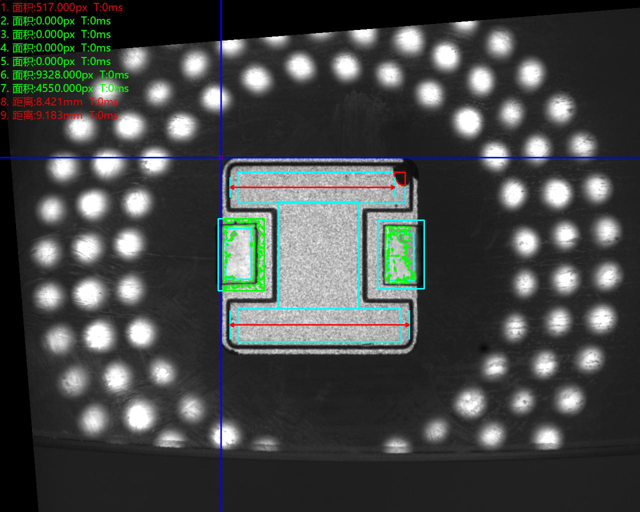

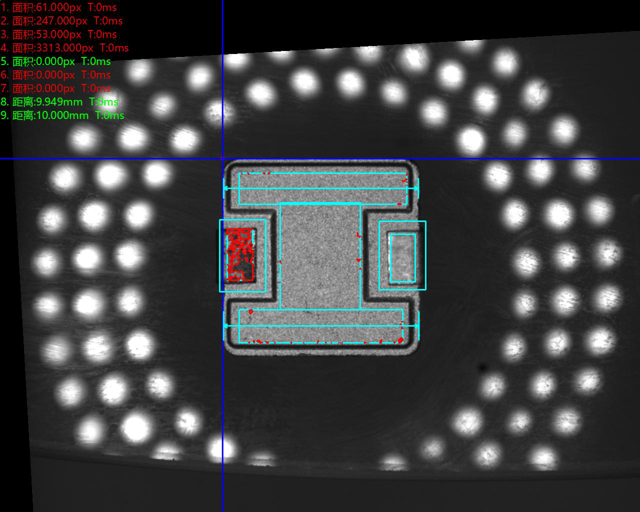

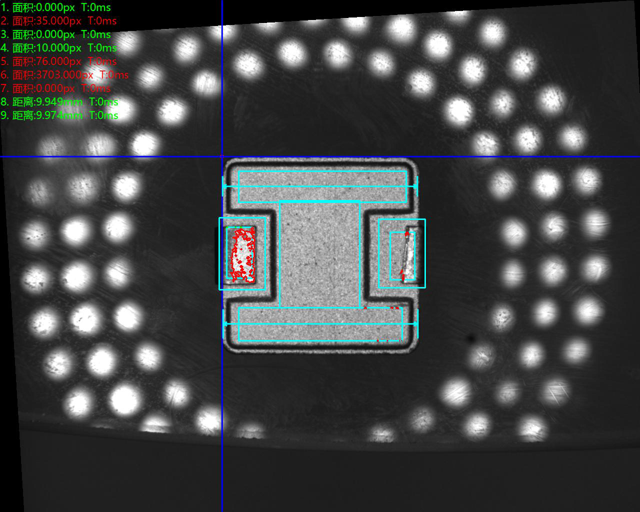

底部正光檢測不良品分析圖：NG 不良原因：破損

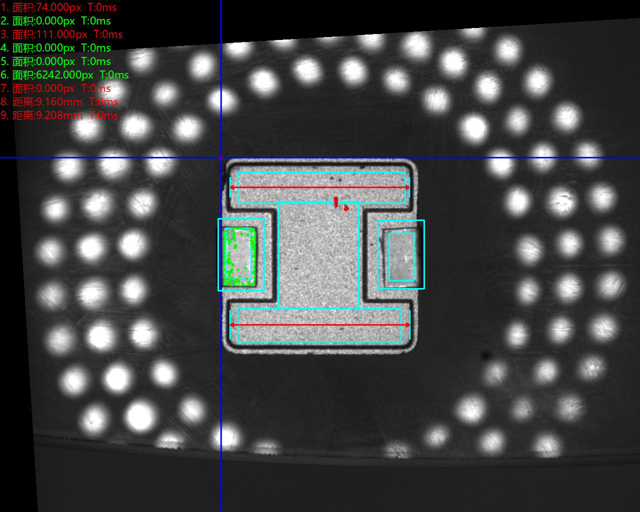

底部正光檢測不良品分析圖：NG 不良原因：端子反向

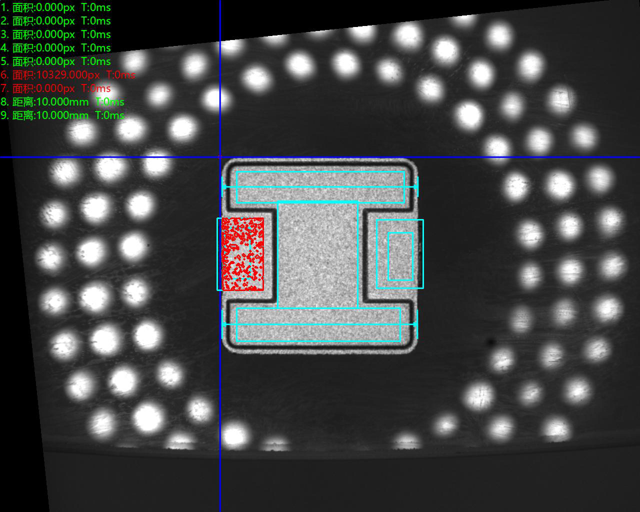

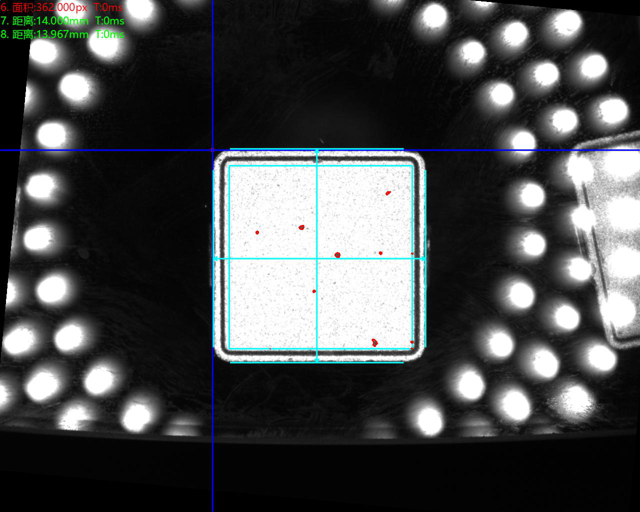

底部正光檢測不良品分析圖：NG 不良原因：臟污

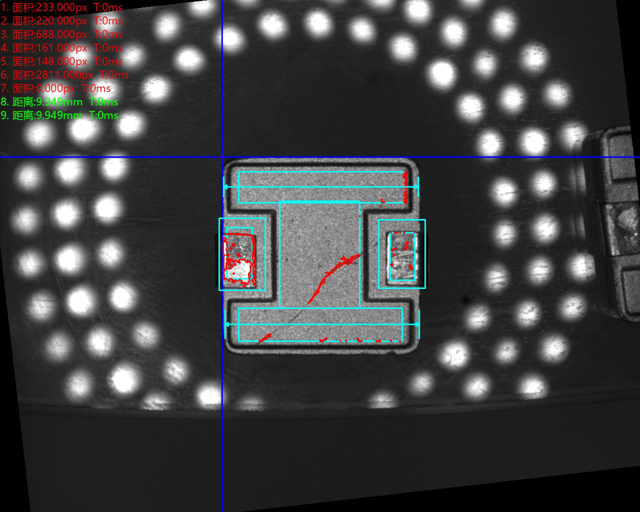

底部正光檢測不良品分析圖：NG 不良原因：裂紋

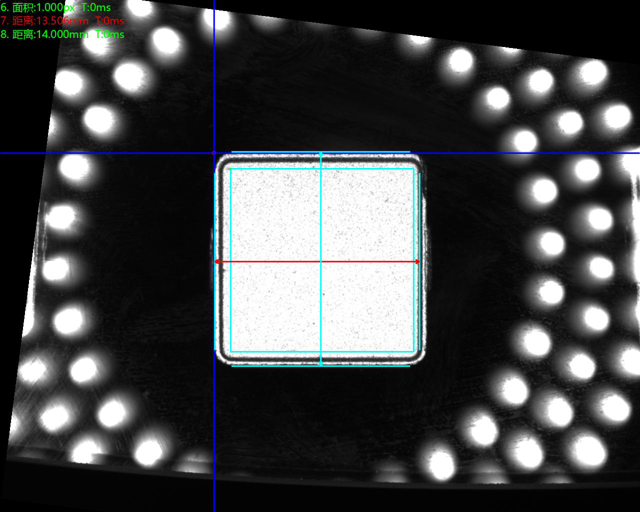

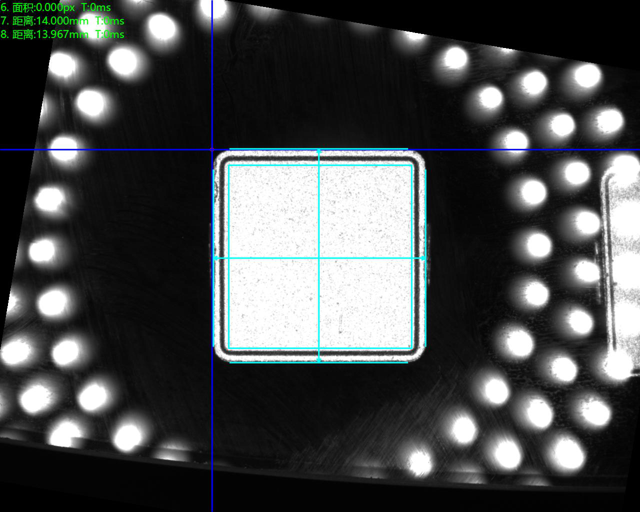

頂部正光檢測良品分析圖：OK

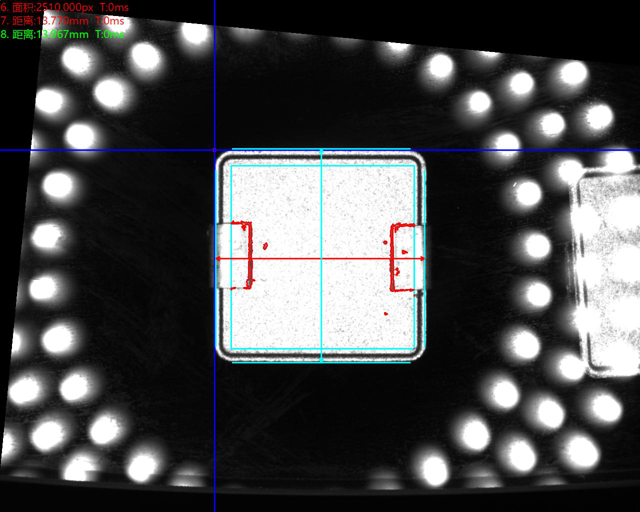

頂部正光檢測不良品分析圖：NG 不良原因：端子發黑
頂部正光檢測不良品分析圖：NG 不良原因：端子不平

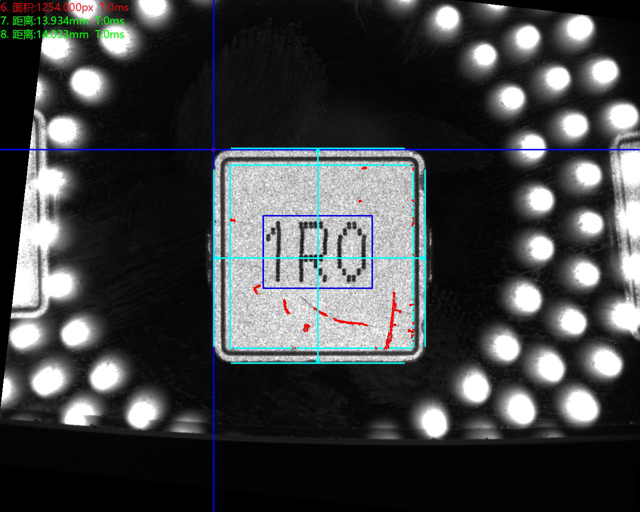

頂部正光檢測不良品分析圖：NG 不良原因：裂紋
頂部正光檢測不良品分析圖：NG 不良原因：端子反向
頂部正光檢測不良品分析圖：NG 不良原因：邊緣破損
頂部正光檢測不良品分析圖：NG 不良原因：殘缺
正面正光檢測良品分析圖：OK

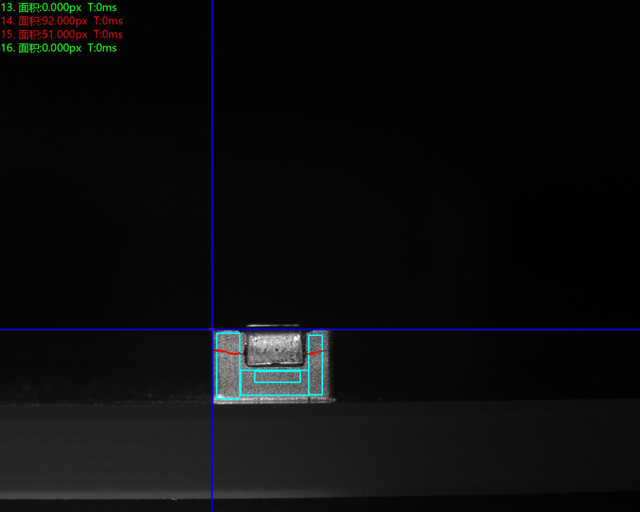

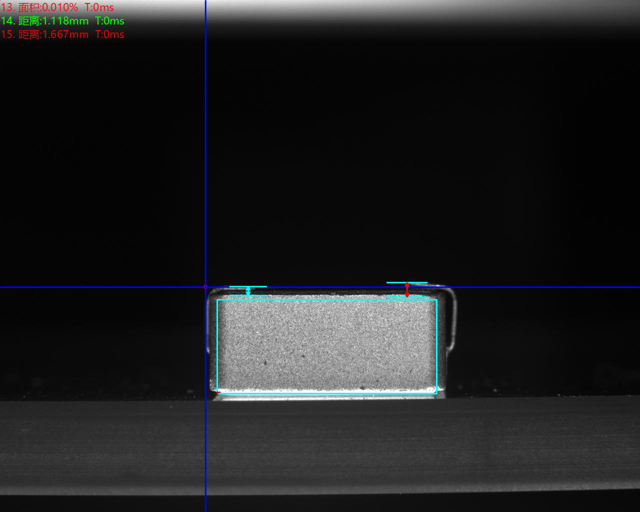

正面正光檢測不良品分析圖：NG 不良原因：端子不平

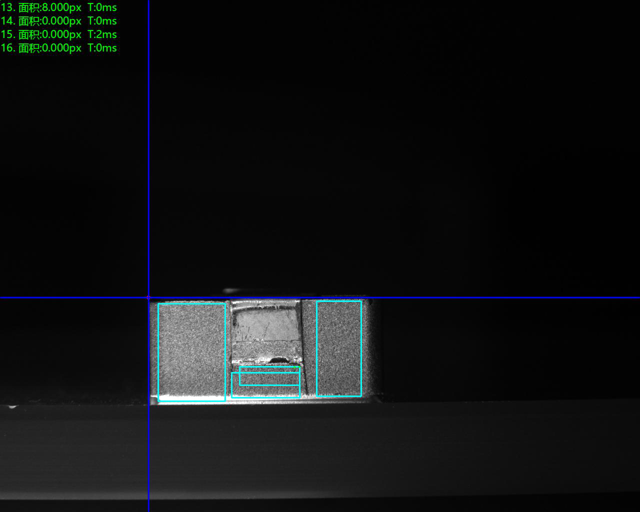

側面正光檢測良品分析圖：OK

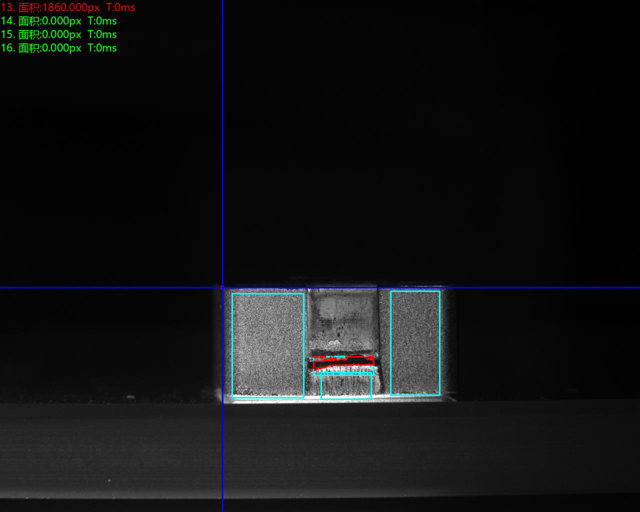

側面正光檢測不良品分析圖：NG 不良原因：露銅
反正面正光檢測良品分析圖：OK

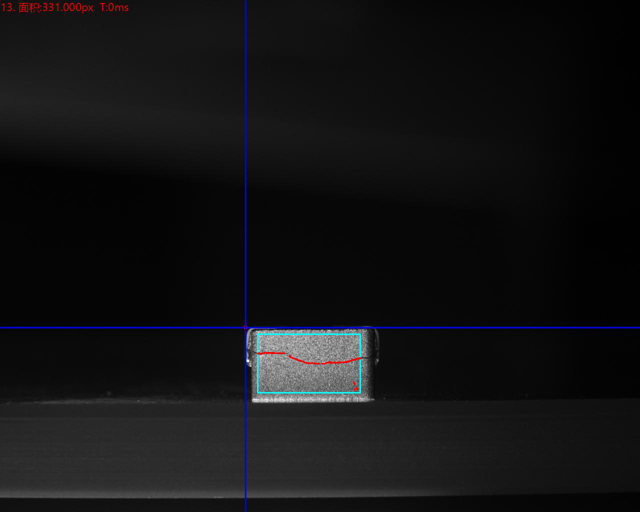

反正面正光檢測不良品分析圖：NG 不良原因：裂紋

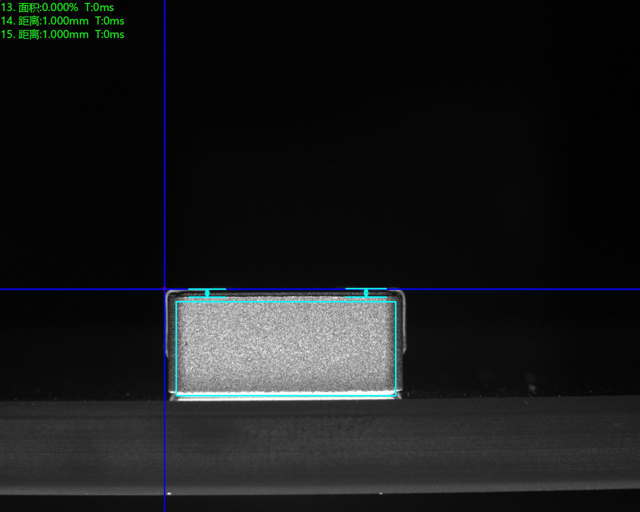

反側面正光檢測良品分析圖：OK
反側面正光檢測不良品分析圖：NG 不良原因：端子發黑
