排針機器視覺檢測方案_思普泰克智能制造科技有限公司


一：檢測內容及要求

檢測工件面積：

               長度42.5*7*8.5的正面外觀和高度檢測

檢測內容：

               1:頂部檢測框槽反料、針孔破損

               2:側面檢測插針的高度

               3:底部檢測框槽反料、針孔破損

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機:  3套,分別頂部檢測框槽反料,針孔開裂。側面檢測插針高度

                    底部檢測框槽反料，針孔開裂。

5:工業鏡頭: 3套FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

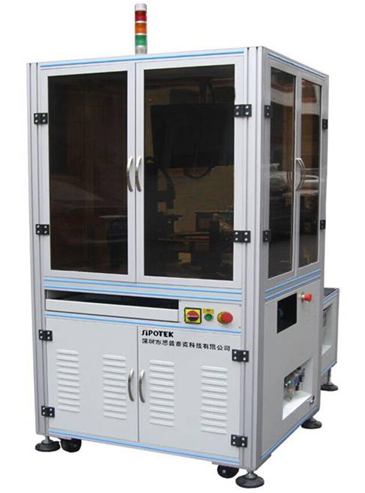

二.1： 設備外觀3D立體圖

三：1 正面檢測方式

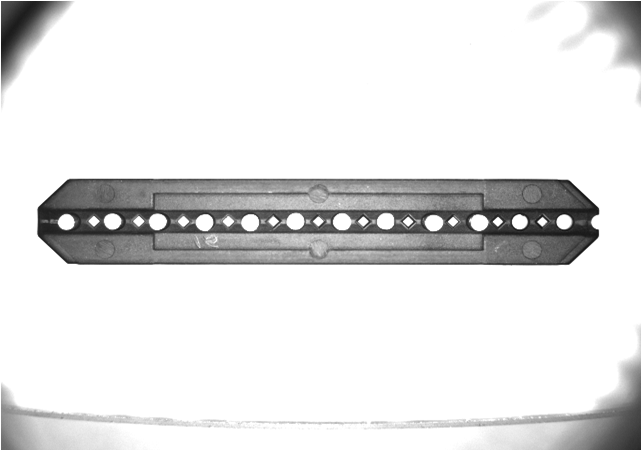

正面檢測效果原圖:

三：1 正面檢測方式

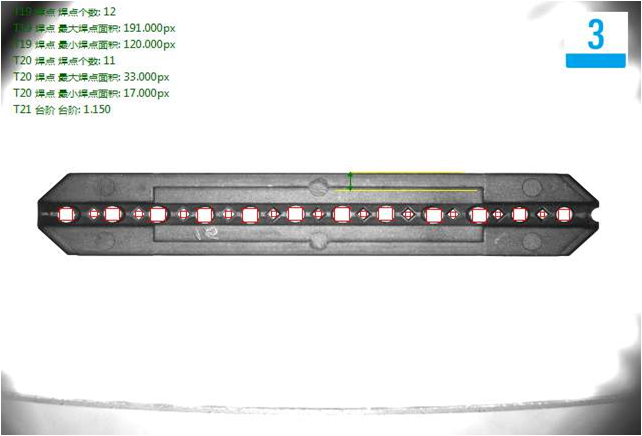

正面檢測良品分析圖:OK

三：1 正面檢測方式

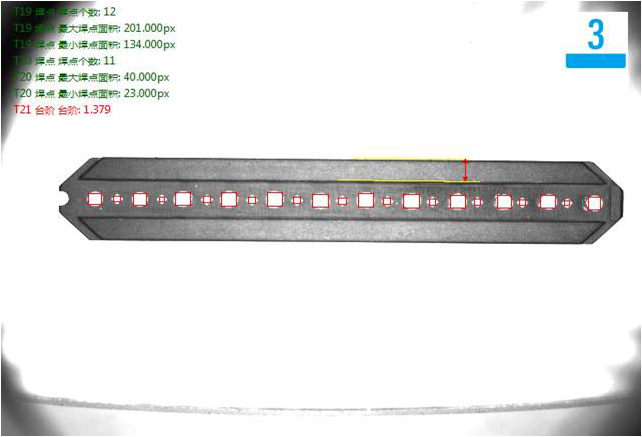

正面檢測框槽反料不良品分析圖:NG

三：2側面檢測方式

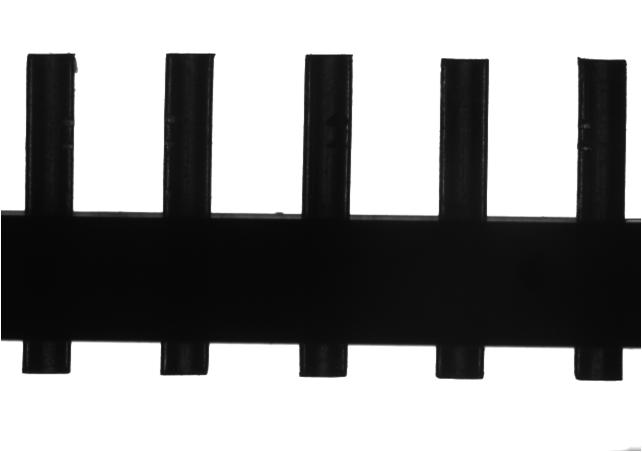

側面檢測效果原圖:

三：2側面檢測方式

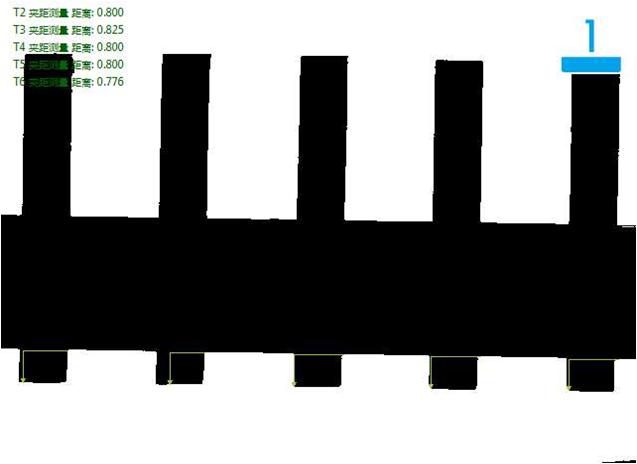

側面檢測良品分析圖:OK、

三：2側面檢測方式

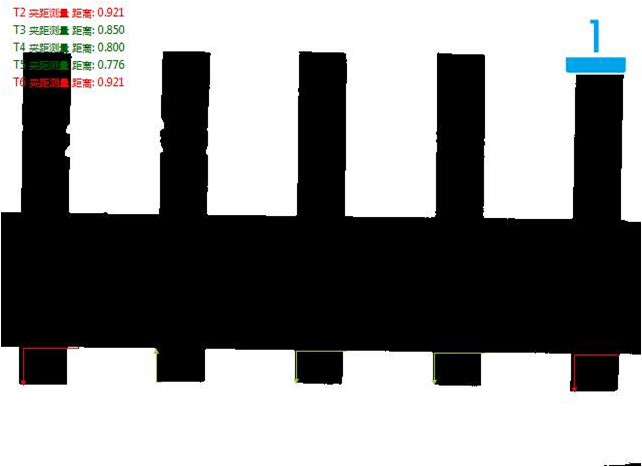

側面檢測不良品分析圖:NG

三：3 底部檢測方式

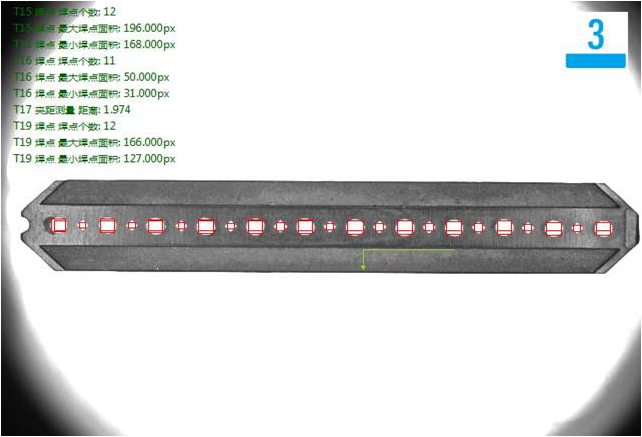

底部檢測良品分析圖:OK

三：3底部檢測方式

底部檢測針孔不良品分析圖:NG

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA

以上就是排針機器視覺檢測方案，詳細請咨詢思普泰克http://www.gxcsg.cn/  商務咨詢：178-5603-5060（微信同號）
